华北某配电站整体鸟瞰效果图制作案例-设计院项目-华钧效果图

页面摘要：2026 年，华钧效果图参与华北地区某设计院的配电站整体鸟瞰表现工作。本文隐去客户名称、准确地点、设备参数和原始图纸，介绍工程设施效果图的场地梳理、视角确认、设备表现和汇报图制作思路。

项目时间2026 年

项目地区华北地区

客户类型设计院

表现类型整体鸟瞰图

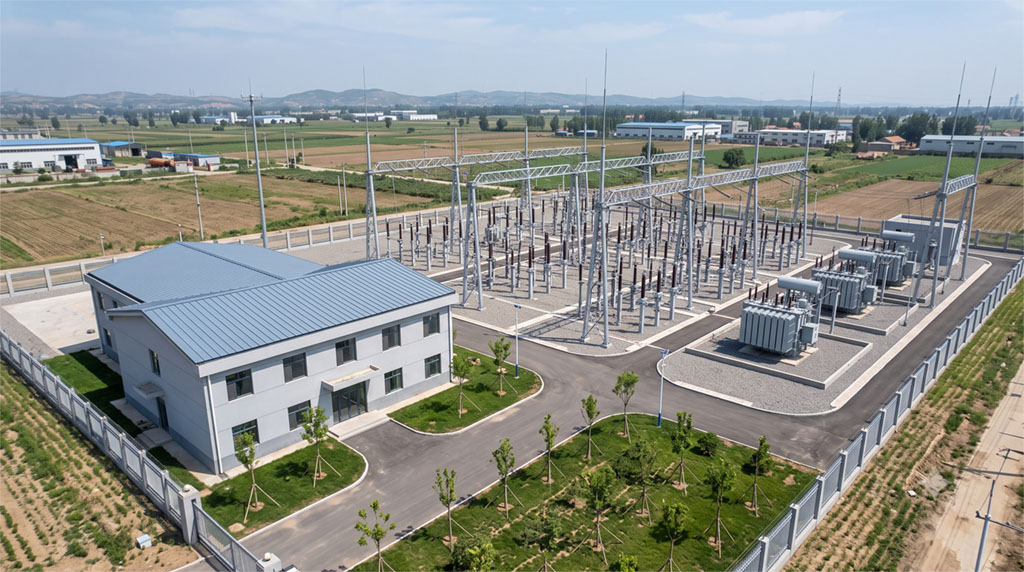

保密说明：本案例来自真实项目经验。因客户保密要求，页面不披露项目单位、准确地点和原始图纸；配图为依据同类工程特征制作的非识别化场景复原示意图，不对应原项目准确布局、设备参数或原始交付画面。

项目背景与表现目标

配电站及类似工程设施的汇报图，需要把专业图纸转化为容易理解的空间画面。与商业建筑宣传图相比，这类项目更强调场地逻辑、设备分区、道路组织和工程可信度，视觉氛围需要清晰、克制。

本类项目的核心目标，是在一个鸟瞰视角中同时呈现主要建筑、室外设备区域、检修道路、场地边界和外围环境，让设计团队及非专业参会人员能够快速理解总体关系。

室外设备、构架和附属设施形态相近，如果平均表现全部细节，画面很容易产生视觉噪声。制作时需要通过设备分组、道路留白、材质明度和阴影层次建立秩序。

视角过高会接近总平面图，建筑和设备缺少空间体积；视角过低又会产生遮挡。合适的半鸟瞰角度应同时看清主要建筑、核心设备区和道路组织，并保留前后层次。

工程设施场景不适合使用过度戏剧化的灯光或夸张后期。画面以混凝土、镀锌钢、设备涂装和道路铺装为主要材质，通过自然日光、轻微空气透视和克制绿化提升完成度。

工程设施效果图的价值，不只是让画面更好看，而是帮助设计团队检查总体关系、统一汇报口径，并让非专业受众更快理解方案。涉及保密项目时，可以在不公开客户、地点和参数的前提下，通过匿名案例说明服务能力与协作流程。

通常需要总平面图、建筑平立面、设备布置参考、道路和围墙边界、场地标高、材质说明及预期出图角度。资料不完整时，可先用灰模确认总体关系，再逐步补充细节。

可以。建议按照总体模型、鸟瞰角度、设备和材质、灯光环境、最终出图的顺序确认，避免在模型关系未确定前投入过多细节制作。

可以。网站案例可以隐去客户名称、项目地址、设备参数和原始图纸；如使用复原图，应明确标注为同类场景复原示意图，避免与原项目交付成果混淆。
